terça-feira, 22 de dezembro de 2015

Telhado lateral - 50% coberto

Clique sobre as fotos para amplia-las.
É permitida a reprodução, desde que citada a fonte.




            A equipe da Construções Granzotto, que restaura o Paço Municipal, está em férias coletivas até o dia 4 de janeiro, mas o ano de 2015 encerra com grandes esperanças e expectativas!


        O telhado lateral esquerdo do Paço está com 50 % das telhas colocadas e a subcobertura de aluzinco já está protegendo a respectiva área interna. O telhado do segundo pavimento foi executado na primeira fase da restauração pelo 3º Batalhão de Engenharia de Combate de Cachoeira do Sul, protegendo as raras e preciosas paredes internas de taipa-de-mão.




           As telhas e o madeiramento para o telhado lateral direito já foram adquiridos. Em breve as salas voltadas para o jardim do lado direito também estarão protegidas das intempéries.




          Um estudo criterioso para sanar as patologias estruturais existentes precederá a  impermeabilização do terraço sobre a antiga Cadeia, protegendo este importante setor da edificação.

         As aberturas externas do segundo piso estão sendo restauradas e as amostras das argamassas estão sendo analisadas no CIENTEC para o restauro das alvenarias, que iniciará logo após a conclusão das coberturas.







            A vice-presidente do COMPAHC, Mirian Ritzel, esteve no local, a presidente Ione Sanmartin Carlos e a arquiteta Aline da Rosa estavam a caminho, mas a visita técnica foi cancelada porque as fortes chuvas anteciparam o recesso natalino dos operários, que retornaram às suas cidades de origem.




        Apesar da chuva constante, o Prefeito Neiron Viegas e o conselheiro do COMPAHC Rafael Rochembach, acompanharam a arquiteta Elizabeth Thomsen e o fotógrafo/blogger do Movimento pela Restauração do Paço Municipal, Renato Thomsen, em busca do melhor ângulo para visualizar o novo telhado sendo refeito conforme era a 150 anos atrás.


_______________________________________



terça-feira, 15 de dezembro de 2015

Telhado lateral recupera forma original

TRABALHADORES NO TELHADO

                 O atual estágio das obras de restauro do Paço Municipal traz de volta uma imagem com a qual havíamos nos acostumado: a presença dos soldados do 3º BECmb, na missão de restaurar o telhado principal. Agora, trabalhadores da Construtora Granzotto recuperam o aspecto do telhado lateral esquerdo que havia sido descaracterizado com a colocação de telhas em fibrocimento.





ESTRUTURA DO NOVO TELHADO

       Existem dois telhados em nível inferior na parte principal da edificação do Paço. O que está atualmente sob intervenção tem um vão livre menor nas tesouras de madeira (há o apoio intermediário da parede do corredor de circulação).

     As madeiras colocadas receberam tratamento prévio contra infestação de insetos.

    Também está sendo colocado, por recomendação geral do IPHAN, um sub-telhado de aluzinco para garantir a impermeabilidade total da cobertura.

    As telhas a serem utilizadas neste telhado de nível inferior são do mesmo fabricante das telhas do telhado superior, já concluído.





Acompanhamento Técnico


        Os voluntários Arq Elizabeth Thomsen (Coordenadora Geral), Arq Osni Schroeder (Coordenador Adjunto) e Arq Thiago Cazarotto tem comparecido regularmente, acompanhando e fiscalizando o andamento da obra de restauro. A avaliação é de que os trabalhos correm como o planejado!

       A Arq Aline da Rosa servidora do Município de Cachoeira do Sul tem acompanhado mais de perto a restauração do prédio, visto que foi contratada para esta função.




SEGURANÇA NO TRABALHO


          Os procedimentos previstos na NR 35 do Ministério do Trabalho e Emprego estão sendo rigorosamente observados pelos trabalhadores da Construções Granzotto no restauro da edificação histórica.







Restauração competente das esquadrias


           As esquadrias do pavimento superior estão sendo restauradas pelo especialista Alexandre Pohlmann Machado











Parte da equipe da Construções Granzotto




Paredes para os novos banheiros

NOVOS SANITÁRIOS EM OBRAS

        A estrutura de madeira da cobertura do local dos sanitários está pronta. Neste pequeno telhado serão recolocadas as telhas antigas, em boas condições, retiradas dos telhados existentes, como testemunho de uma época da história da edificação. Também neste telhado será colocado um sub-telhado de aluzinco para garantir a inexistência de infiltrações, devido à pouca inclinação deste trecho de cobertura.


A grade recém descoberta da antiga cadeia
receberá um projeto específico para seu destaque merecido



CORREDOR DA ANTIGA CADEIA


           A foto acima mostra, em primeiro e segundo planos, os modernos equipamentos que estão sendo utilizados nas obras de restauro. Ao fundo a imponente porta em arco que será recuperada, com a retirada de alvenarias de fechamento que a transformaram numa esquadria menor.




PLACAS DA OBRA



Registram iniciativas e responsabilidades técnicas

__________________________________________






A OPÇÃO DO HOMEM

NO PAÇO, A MÃO DO HOMEM CONSTRÓI E PROTEGE.

NO CHATEAU D'EAU, A MÃO DO HOMEM DESTRÓI E ABANDONA.



Arq Osni Schroeder




terça-feira, 1 de dezembro de 2015

Restauro do telhado lateral em andamento

      Vistoriar as obras de restauração em andamento no prédio histórico do Paço Municipal, deixou há muito tempo de ser obrigação assumida para ser uma visita agradável e surpreendente.



           Dá gosto ver a qualidade dos trabalhos efetuados pelos técnicos da Construtora Granzotto. Obra limpa, cuidados com materiais que serão mantidos na restauração e um prédio que se mostra cada vez mais na sua beleza arquitetônica.





SEGURANÇA NO TRABALHO



            Os requisitos de segurança no trabalho, previsto na legislação do Ministério do Trabalho e Emprego estão sendo integralmente cumpridos nas obras de restauro do Paço.

            EPIs (Equipamentos de Proteção Individual) são de uso obrigatório no ambiente da obra. E ações de proteção coletiva também estão no planejamento das atividades diárias.

         Atualmente está sendo montada uma estrutura metálica especial,  para ancoragem de linhas de vida onde os trabalhadores com atividades em altura prenderão extensões dos seus cintos de segurança.


       A estrutura metálica específica para ancoragem de linhas de vida revela o planejamento minucioso nas obras de restauro, neste caso, na proteção e segurança dos trabalhadores.


ANDAIMES UTILIZADOS

         A empresa Granzotto adquiriu andaimes metálicos (na cor prata) nas dimensões do andaime metálico fabricado e doado pela empresa SCREW (na cor azul) para uso exclusivo nas obras do Paço Municipal, em sua primeira fase.




RETIRADA DE TELHADO INTERMEDIÁRIO

        O telhado de fibrocimento que havia sido construído na década de 60, foi retirado para recomposição do telhado original de telhas de barro sobre estrutura de madeira.



       A visão que se tem das salas de baixo englobando o pavimento superior e o céu, é a mesma visão que operários da obra tiveram há mais de 150 anos, quando da sua construção (sem o Chateau D'Eau e a Catedral, que são mais recentes).



        Agora restauraremos o que foi retirado, como uma homenagem aos operários do passado e do presente assim como uma homenagem a todos os cachoeirenses que acreditaram no sonho da restauração do Paço Municipal.





GRADE DA ANTIGA PRISÃO EXPOSTA


        A grade da prisão descoberta enclausurada por duas paredes de alvenaria, hoje já se apresenta livre como ficará no futuro e esperamos que por muito mais tempo do que ficou presa.


      O projeto é transformá-la em mais uma atração do prédio, já que é um dos raros sinais da cadeia civil que ali havia no passado.



        Detalhes da alvenaria junto à grade, indicam que a cor da cadeia já foi azul claro.



RECUPERAÇÃO ARCOS DE JANELAS


          Os arcos das janelas do pavimento superior, de frente para a praça e laterais, já estão sendo recuperados pelo especialista Alexandre Pohlmann Machado.


          A madeira apresenta-se em boas condições de conservação, à exceção de alguns locais onde a umidade excessiva, sem conservação, aceleraram o processo de degradação.


        Os tampos de madeira das portas da sacada, frontais à praça Balthazar de Bem, que sofreram com a ação da umidade ao longo do tempo, também estão sendo recuperados. O restauro já é visível, parcialmente, pela parte externa do prédio.




ENTREPISO DE MADEIRA


           No salão principal do Paço, o forro de madeira foi retirado. As peças em sua maioria estão em péssimo estado de conservação, as melhores serão utilizadas para forro de dependências menores.

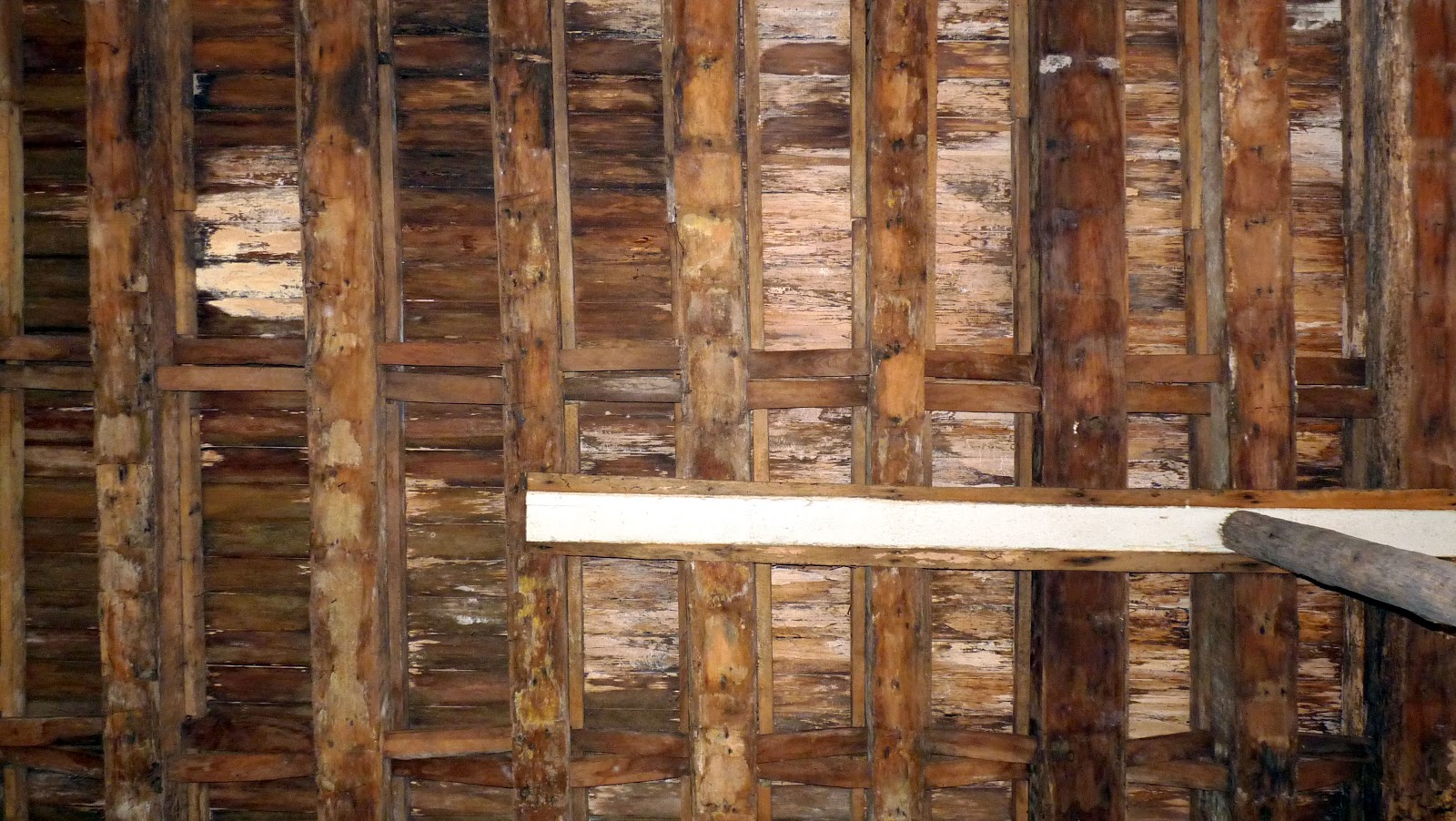

          A retirada do forro revelou a beleza da estrutura de madeira do entrepiso, que além do forro do pavimento inferior, sustenta também o piso do pavimento superior.



DETALHE NO ENTREPISO


          Um detalhe interessante, raríssimo em estruturas de madeira, é a colocação de peças de madeira transversais, de maneira intercalada, transpassadas nas peças estruturais de sustentação.

        O objetivo desta técnica peculiar do passado deve ter sido para aumentar a rigidez vertical das peças estruturais de madeira.



PINTURAS DECORATIVAS



        Uma pintura decorativa, muito comum em obras do início do século 20, veio à tona quando descascou, devido à umidade, a tinta em um pequeno trecho de parede no antigo salão da Secretaria da Fazenda.

       Já está agendada uma investigação com especialistas para localizar a sua idade, que provavelmente seja menor do que a idade do prédio.

___________________________________


QUARTETO DE  OURO



          A foto acima, do colega de Movimento Renato Thomsen, mostra de um ângulo interno da edificação do Paço Municipal, o Chateau D E'au e a Catedral Nossa Senhora da Conceição.

         A praça Baltazar de Bem acrescida ao trio de bens históricos forma um quarteto de ouro, que esperamos estejam em breve também recuperados e vibrantes.

Arq Osni Schroeder


terça-feira, 17 de novembro de 2015

Avaliação e novas descobertas

AVALIAÇÃO ESTRUTURAL

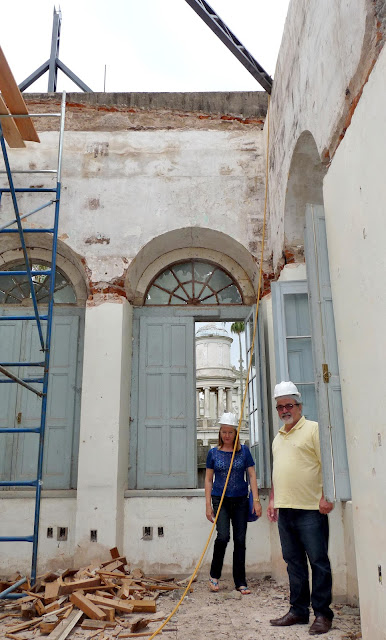

        A arquiteta Aline da Rosa, representando a Prefeitura Municipal, a arquiteta Elizabeth Thomsen e o arquiteto Osni Schroeder, coordenadores do Movimento Pela Restauração do Paço Municipal, estiveram reunidos na tarde de hoje, com o engenheiro Guilherme Granzotto e o engenheiro Alexandre Dorneles, especialista em estruturas, para realizar uma avaliação estrutural na madeira do entrepiso do andar superior da edificação.



         A pauta principal do encontro foi avaliar as condições da estrutura de madeira do entrepiso, que agora está à vista após a retirada do forro original bastante deteriorado.


          A preocupação é procedente porque a estrutura atual sustentará tanto o forro do pavimento inferior quanto o piso do pavimento superior, mantendo a originalidade do conjunto arquitetônico.




PREOCUPAÇÃO ESPECIAL

          Uma parede com sistema o construtivo de taipa de mão, (espécie de "gesso acartonado do século 19"), que está apoiada na estrutura do entrepiso de madeira é um bem histórico a ser preservado.
        A viga de madeira que apoia aquela parede especial apresenta uma flexão, movimento físico antigo, como demonstram fotos dos anos 20, que já apresentavam as portas do pavimento superior fora de nível.



         A preocupação técnica visa garantir a segurança da parede de taipa de mão, no sentido de recupera-la com a menor intervenção possível em sua estrutura e materiais originais, porém mantendo a sua estabilidade.



        Durante a avaliação estrutural com o engenheiro especializado Alexandre Dorneles, também foram analisadas as patologias (infiltrações e fissuras) das abóbadas da antiga Cadeia Civil, em busca da melhor solução, mantendo sua integridade e originalidade.





FISSURAS EM ARCOS DE ALVENARIA

         Vários arcos de janelas, nas paredes de alvenarias externas, apresentam fissuras/rachaduras no seu ponto central. Isto demonstra que houveram movimentações na estrutura da edificação, que podem ter sido causadas pelo trânsito de veículos pesados no local, que apesar de proibidos de circular nas imediações, insistem em fazê-lo.



            O Movimento pela Restauração do Paço Municipal já gestionou junto ao Prefeito Municipal para que otimize o processo de proibição do fluxo de veículos de grande porte naquele entorno, numa ação que protegerá não só Paço, como também o Chateau D'Eau, a Catedral e várias casas antigas defronte à Praça Balthazar de Bem.






DEGRAUS SOTERRADOS

        Algumas construções relativamente recentes, que foram agregadas ao prédio principal do Paço, foram demolidas por determinação do projeto de restauração do Arquiteto Júlio Ramos.





        Ao se escavar para nivelar o local, visando a implantação da rampa de acesso para pessoas com necessidades especiais de locomoção, surgiram três degraus num desnível, que claramente entraram para a vida do prédio quando foi construída, na década de 1920, a Sala do Intendente.


         Incrivelmente desponta do passado uma área aberta, anexa ao Gabinete do Intendente, que dava saída para o jardim lateral pelos degraus agora descobertos e revelados ao presente.




            Observando as características físicas do barro da argamassa de assentamento dos tijolos da antiga escada e do muro original da Cadeia Civil, surgiu a hipótese, posteriormente confirmada, de que a construção do anexo do Gabinete do Intendente tenha aproveitado este muro pré-existente.










               Mas a vistoria ainda reservava outras surpresas, para renovar o entusiasmo dos restauradores do Paço e suscitar novas pesquisas desafiadoras:

             A umidade infiltrada na parede interna do pavimento inferior, ao lado do jardim, realçou interessantes vestígios de uma pintura decorativa escondida sob as camadas sucessivas de tinta acrescentadas no decorrer dos 150 anos na vida do Paço Municipal, como revela a imagem abaixo:




_______________________________



Mais uma grade descoberta


           O banheiro construído no terraço nos anos 60 foi demolido em março de 2014. Na ocasião faltou retirar o piso deste anexo, trabalho agora efetuado pela Construtora Granzotto.
          Com a limpeza do entulho ficou evidente a existência de uma terceira claraboia, com grades para iluminação e ventilação da Cadeia abaixo, perfeitamente escondida por muitas décadas.


O sol volta a iluminar o passado





TRABALHOS EM RITMO ACELERADO



  Impressiona o ritmo de trabalho da empresa contratada.


            Impressiona também a vida que ressurge no prédio histórico do Paço Municipal, com a técnica apurada da Construtora Granzotto e os cuidados profissionais particularizados.






_________________________________________








ESCOMBROS


"No Paço busco a sabedoria para entender quem prefere vê-lo em ruínas.

Na vida do Paço, encontro forças para enfrentar quem o prefere morto.

No sorriso do Paço para mim, lamento a sorte dos que viraram escombros.

Gente e prédios!"



Osni Schroeder
Coordenador Adjunto  Movimento Pela Restauração do Paço Municipal
